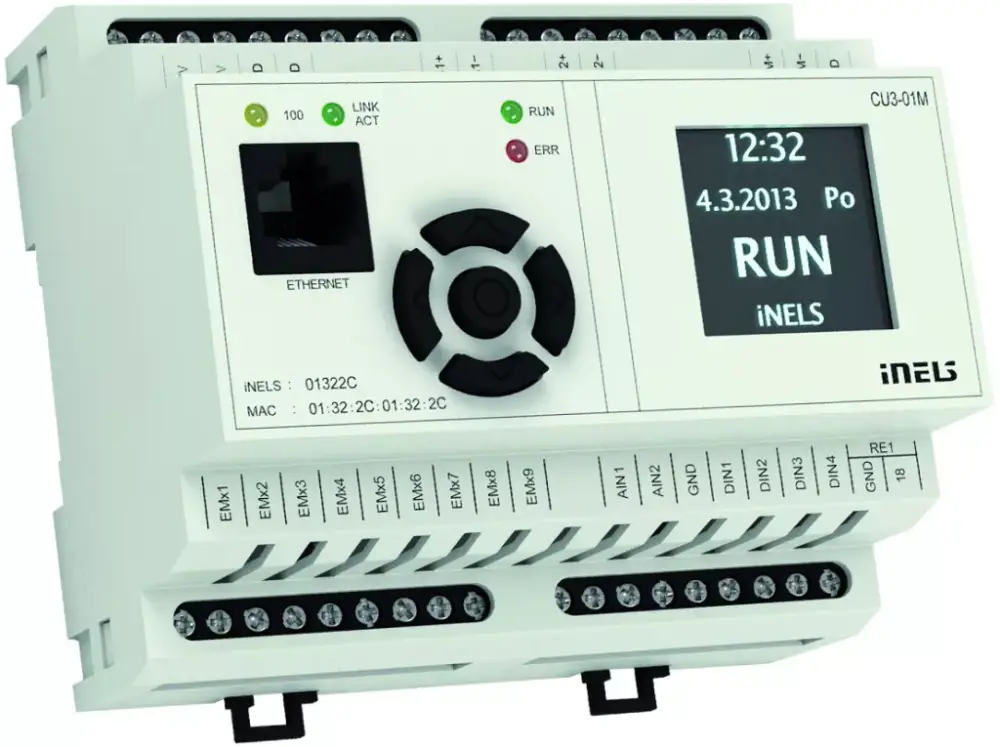

- Az iNELS rendszer központi egységei közvetítőként működnek a felhasználói szoftver és a buszra csatlakoztatott vezérlők, egységek között.
- A központi egységhez közvetlenül 2×32 eszköz csatlakoztatható, 2 buszvonalon.
- Lehetőség van további egységek bekötésére is az MI3-02M külső bővítő modullal
- A felhasználói projektek és a remanens adatok nem-felejtő memóriában tárolódnak, tápfeszültség hiányában sem vesznek el.
- A valós idejű óra (RTC) 10 napig működik a háttértáplálással.
- Tápfeszültség ellenörző rendszer – hálózati feszültség és háttér akkumulátor.
- Beállítható az idő NTP szerverrel történő szinkronizálása.
- RJ45 Ethernet port az előlapon, átviteli sebessége 100 Mbps.
- Négy potenciálmentes bemenettel rendelkezik külső vezérlők csatlakoztatásához: nyomógombok, érzékelők, detektorok, stb.
- két 0 – 30 V analóg bemenettel
- Az előlapon található OLED kijelző a központ aktuális állapotát mutatja és lehetővé teszi a a központi egység beállítását: hálózati beállítások, dátum, idő, szolgáltatások
- Kapcsolószekrénybe, DIN sínre szerelhető 6-MODUL széles
Az installációs BUS:
- Kétvezetékes busz szabad topológiával (a hurok nem lehet fizikailag zárt).
- Egyedi kommunikáció a DC tápfeszültség modulációjával.
- Egy BUS ághoz max. 32 darab iNELS3 egység csatlakoztatható.
- Az áramfelvétel egy BUS ágon max. 1A lehet.
- Ha a csatlakoztatott egységek össz áramfelvétele 1A-nél nagyobb, akkor használható a 3 A-es BPS3-01M.
- Egy buszkábel maximális hossza 500 m lehet (a feszültségveszteség figyelembe vételével).
Ajánlott kábel:
- iNELS BUS kábel AWG20 méretű csavart érpáras réz vezeték (átmérő: 0.812 mm, keresztmetszet: 0.5190 mm2)
- J-Y ST(y) 2×0.8 vagy 2x2x0.8 típusú buszkábel
A központi egység két kommunikációs protokollt használ:
- ELKONET – kommunikáció Connection Server-rel vagy közvetlenül az iHC alkalmazással.
- ASCII – harmadik fél és a BMS (Building Management Systems) rendszereivel való kommunikáció, mint pl. Niagara 4 integráció.
Szoftver támogatás:
- Paraméterezés, konfigurálás, ellenőrzés és megjelenítés: iNELS3 Designer & Manager (iDM3)
- iRidium mobile
- Niagara Frameworks
- Promotic
