- a HRN-56 sorozatú fészültségfigyelő relék figyelik a 3-fázis fázissorrendjét és fázishibáit (pl. ellenőrzi a motorok, meghajtók helyes forgásirányát, stb.)
- tápellátás a figyelt 3-fázis bármelyik két fázisáról, azaz a relé felügyeleti funkciója akkor is fennmarad, ha az egyik fázis kiesik
- táp- és ellenőrzött feszültség (Un) típus szerint:
- 1-MODUL:
- HRN-56/120 – 3x 120V
- HRN-56/208 – 3x 208V
- HRN-56/240 – 3x 240V
- HRN-56/400 – 3x 400 V
- 3-MODUL:
- HRN-56/480 – 3x 480V
- HRN-56/575 – 3x 575V
- 1-MODUL:
- fix t1 (500 ms) és állítható t2 (0 -10 s) késleltetés
- a hibára álláskor a kimeneti relé bont, a hibaállapotot piros LED jelzi
- kimeneti érintkezők: 1x CO, 8 A/250 V AC1
- típustól függően 1-MODUL vagy 3-MODUL széles, DIN sínre szerelhető
Technikai paraméterek

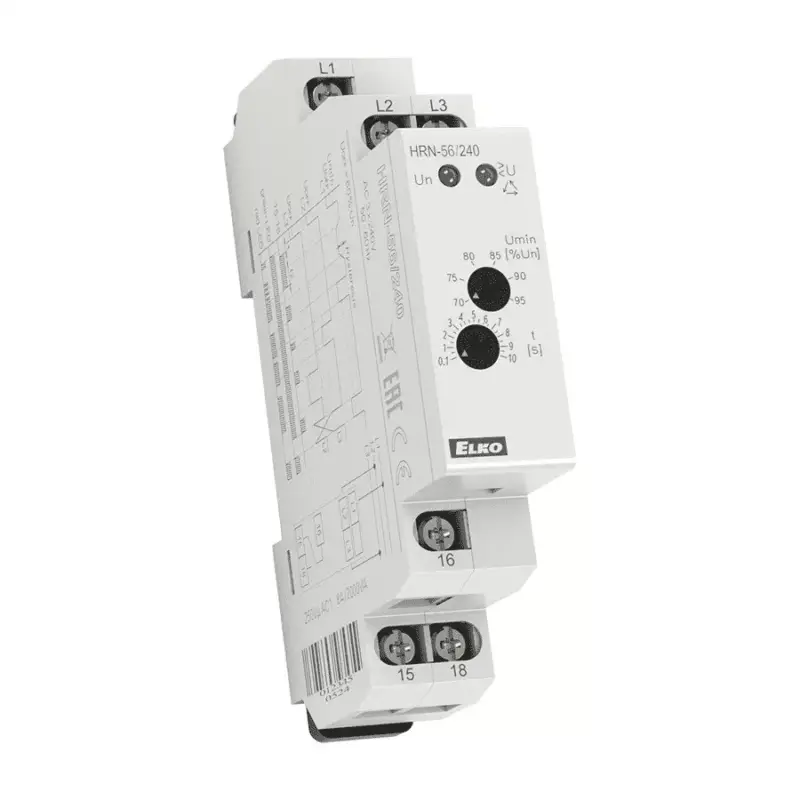

- HRN-56/240 fázissorrend és fáziskiesés figyelő relé
- Felügyeleti sorkapcsok: L1, L2, L3
- Tápfeszültség és ellenőrzött feszültség Un: 3x 240 V L-L (3x 139 V L-N) 50-60 Hz
- Max. folyamatos feszültség: AC 3x 276 V
- Kimeneti érintkezők: 1x CO, 8 A/AC1 (AgNi)
- Üzemi hőmérséklet: -20 .. +55 °C
- Működési helyzet: tetszőleges
- Felszerelés: DIN sínre (EN 60715)
- Védettség: IP40 az előlap / IP20 csatlakozók felöl
- Méretek: 90 x 52 x 65 mm
- Tömeg: 66 g
